빔&스크린 설치자료  - 항목별로 보기 아래의 사진은 가람미디어에서 직접 설치한 곳입니다.

설치 문의:02-456-0114 / 02-456-0113 / 02-456-2855

98

군포시 본향교회

조회 수 7818 추천 수 0 2011.12.07 14:29:21
가람지기

설치품목: LCD프로젝터 샤프 XG-510K / 스크린 150인치 전동돌출 달라이트 매트화이트



본향교회  본향교회



영상예배시스템 운용을 목적으로 설치한 곳이며, 기존에 이미 앰프 셋팅 및, 카메라의 연결이 되어 있었습니다. 천장형태가 석고로 마감된 곳입니다. 이런 경우는 전공구가 준비되어있지 않고서는 어쩔 수 없이 따 내야 합니다.

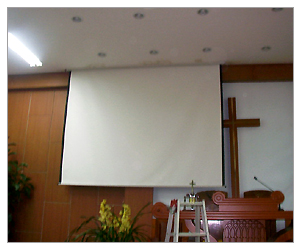

본래 원칙적으로는 이런상태는 매립형의 스크린이 아니라 돌출형의 스크린을 설치해야합니다. 따라서 준비해간 매립형을 돌출형으로 교환해 달았습니다. 위 공간은 기존에 달려있던 스크린을 떼고 난 자리며, 이 자리에 돌출형 스크린을 매립식으로 달아 마치 매립인 듯 보이게 했습니다.

본향교회  본향교회

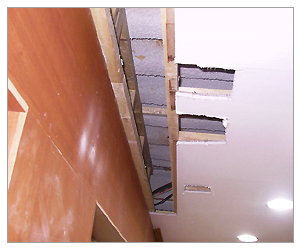

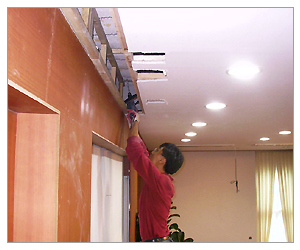

강대상쪽의 높이가 약 5미터정도 되는 높은 높이입니다. 석고천장을 따 내고 콘크리트마감부분에 전산볼트를 내리기 위한 작업화면입니다.

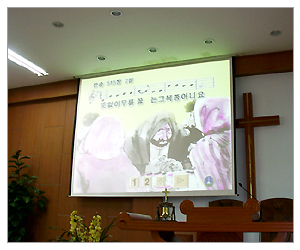

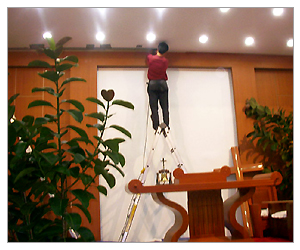

스크린 매립작업이 완료된 사진입니다.

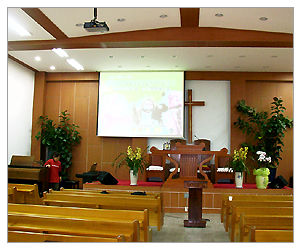

중앙부의 십자가가 가려지는 것을 막기위해 왼쪽으로 달았습니다. 따 낸 석고부분은 따로이 인테리어를 해야하며, 위 사진은 타카로 임시 처리한 것입니다.



본향교회 본향교회

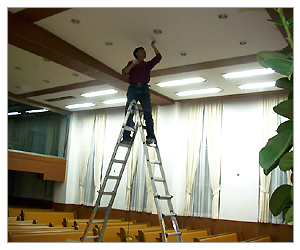

프로젝터를 달 위치를 체크하는 모습입니다. 150인치 스크린의 최적거리를 계산해 찾은 위치는 약간 돔형식으로 타원처리된 부분이라 고정이 용이하지 않아 보입니다.



본향교회 본향교회

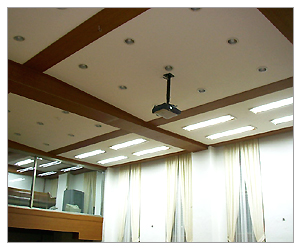

기울어진 천장바닥을 평평하게 맞춘 후 봉 브라켓을 이용해 프로젝터를 거치시켰습니다. 각 케이블은 할로겐 및 형광등의 홀을 이용해서 천장속으로 배선처리를 했습니다.
