[대한솔루션] 본사 대강당 영상,음향 설비

조회 수 110349 추천 수 0 2012.07.16 11:43:24

가람미디어 http://garammedia.co.kr/lay2011/index.php?document_srl=3149

설치품목: 미쯔비시 프로젝터 XL7000U(6,000안시루멘) , 전동엘리베이션, 전동현수막(6미터), 전동태극기, 전동스크린, 우퍼스피커, 메인스피커, 센터스피커, 서브스피커, 마이크시스템, 영상기기 통합컨트롤러(7인치, 3.5인치 패드)

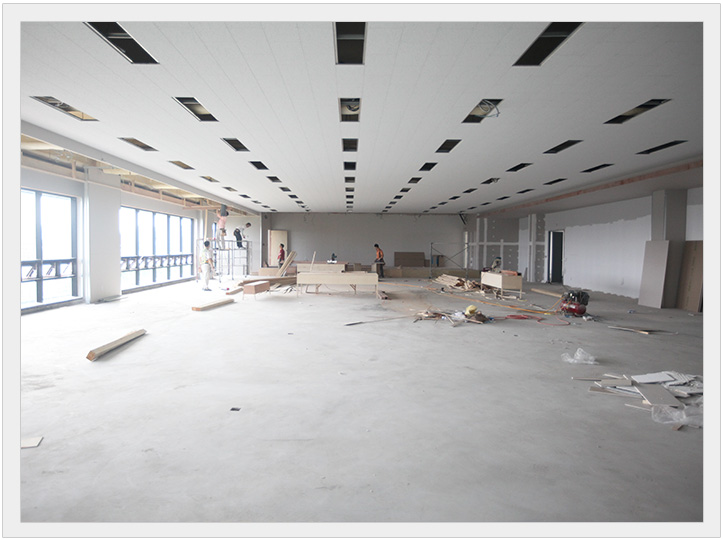

(주)대한솔루션 본사 확장에 따라 이번에 새로이 짓는 대강당에 필요한 영상기기와 음향기기를 설비하였습니다.

제품설계는 기업행사에 필요한 각종 포멧에 따라 확장성을 높이는데 주력하였습니다.

실내높이가 가장 높은 곳이 3.5미터이기에 한종의 영상기기로는 멀티이벤트를 충족시킬 수 없을 듯 하여 다음과 같이 세분화하였습니다.

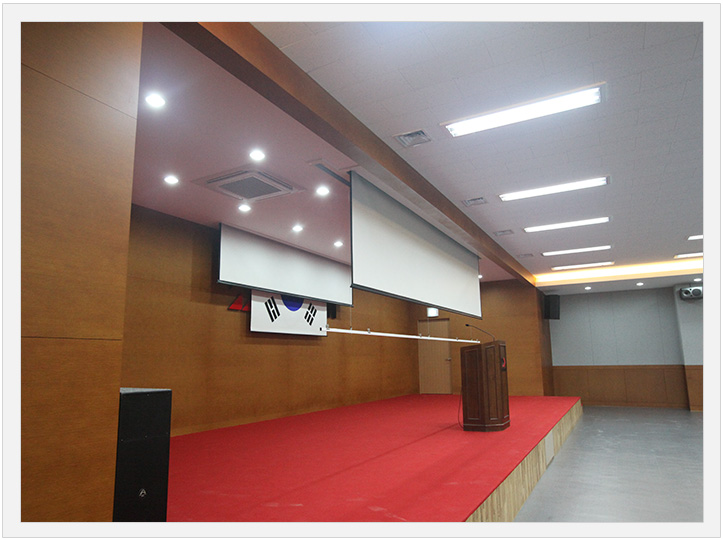

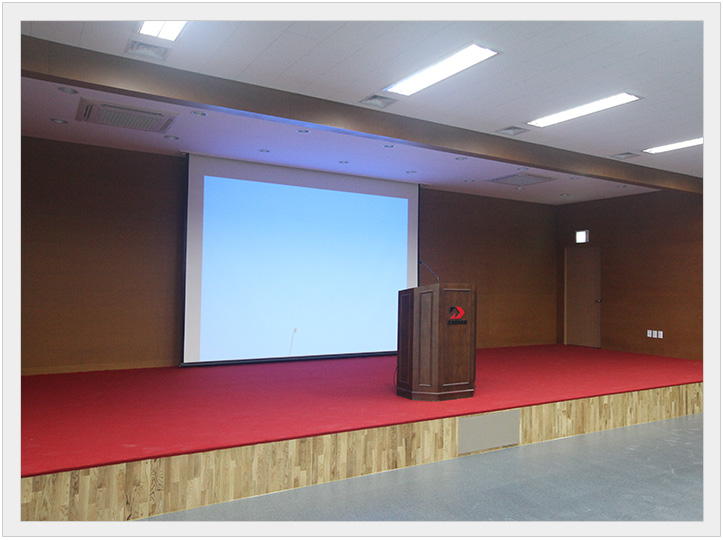

PT용 전동스크린: 200인치를 후방에 비치하여 회의시 주로 사용하도록 설계.

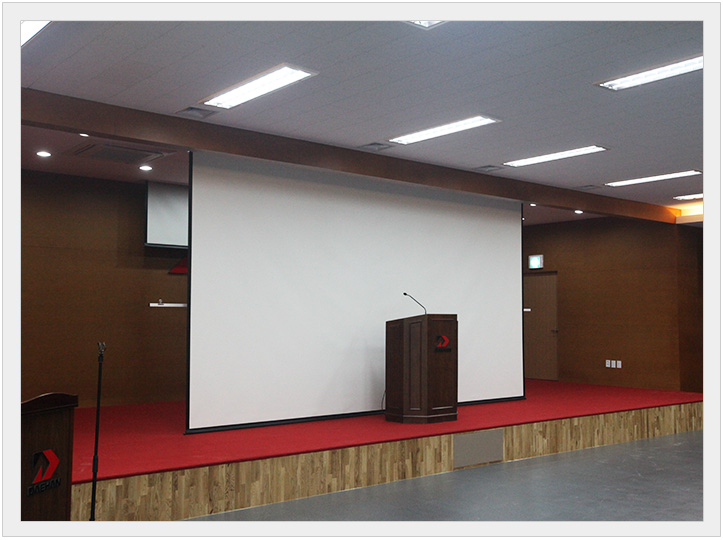

영상용 전동스크린: 신제품 홍보동영상 및 직원들을 위한 영상 송출시에 사용할 수 있도록 무대전방에 16:9비율의 250인치를 설계.

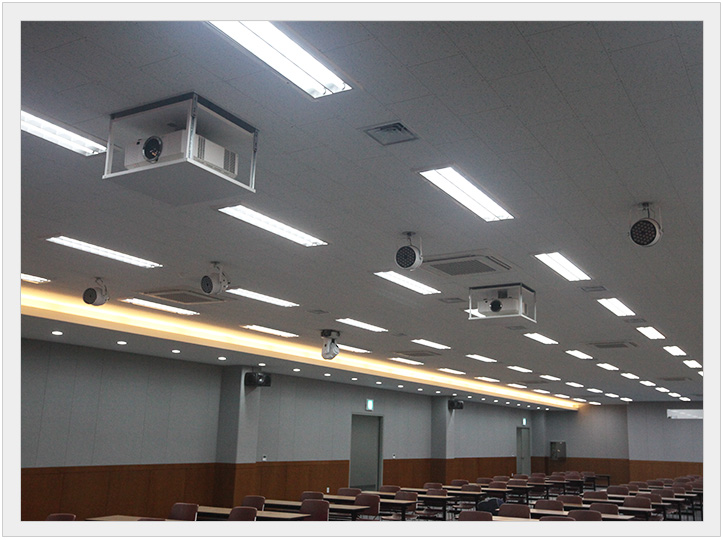

프로젝터: 각기 다른용도로 2대를 천장에 설계.

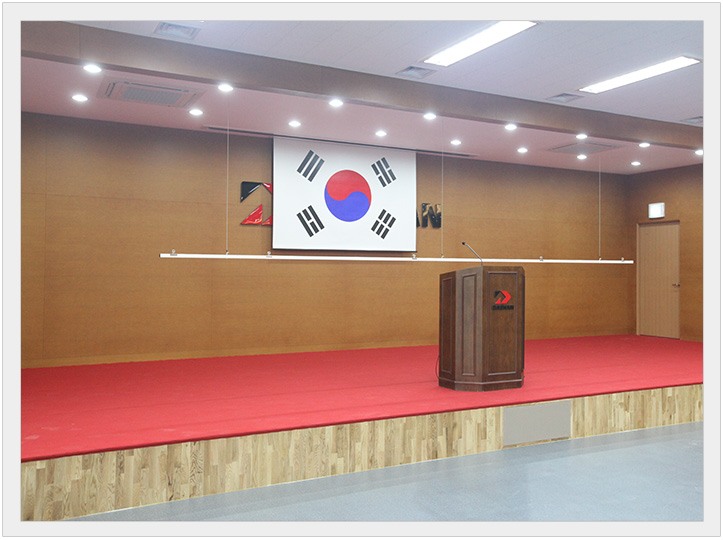

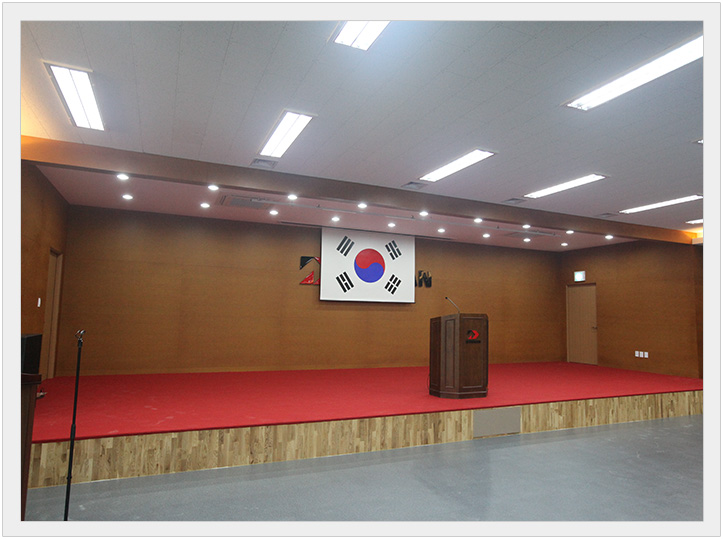

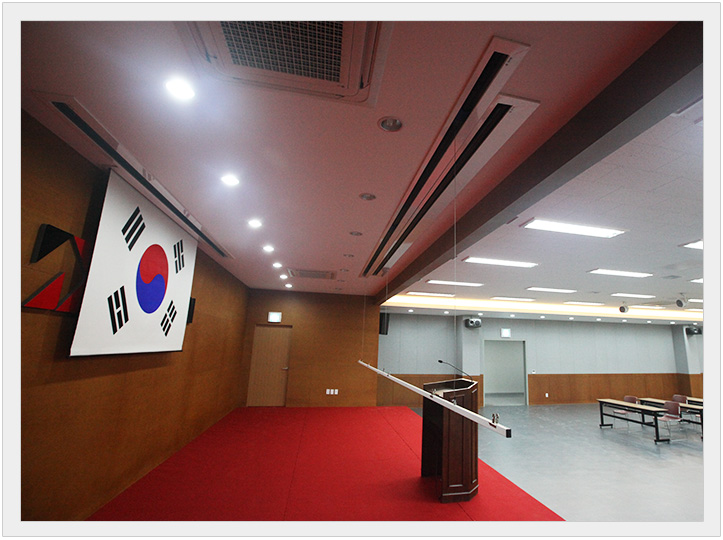

전동태극기: 4호기 설계

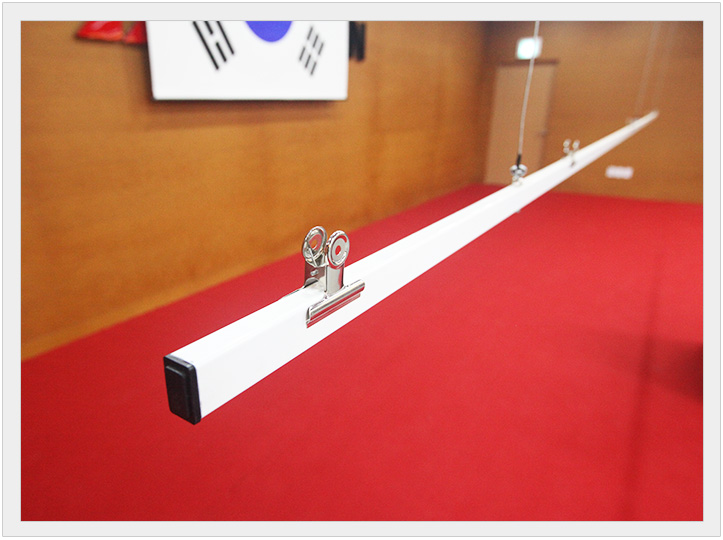

전동현수막: 실재 무대길이가 10미터이나, 천장이 높지 않은 관계로 6미터 제품으로 설계.

음향기기는 대강당 용도상, 회의와 동영상감상 모두를 충족할 수 있는 시스템이 필요하다고 판단, 우퍼시스템으로 설계.

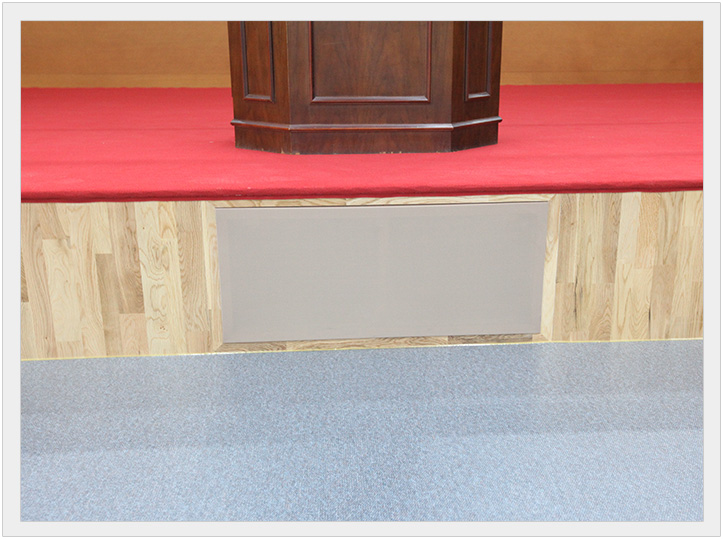

센터스피커: 무대전면에 수납하고 무대마감재와 비슷한 스피커망을 씌웠습니다.

메인스피커: 고출력 메인스피커는 전방 양측에 설치.

우퍼스피커: 무대에 안치

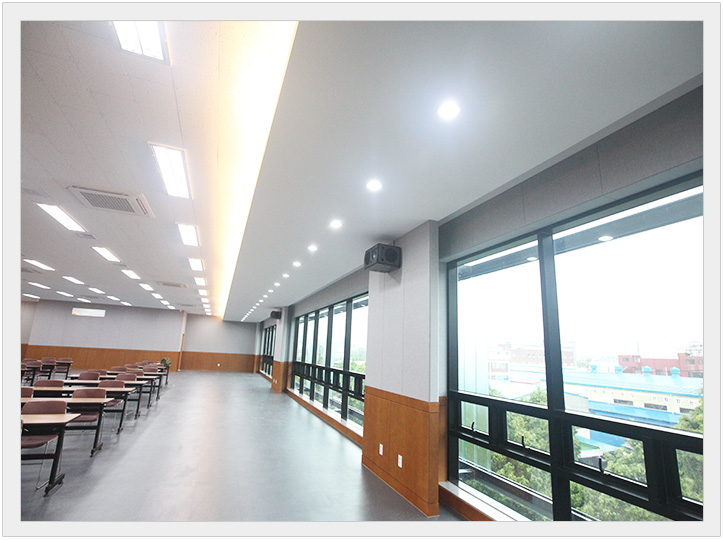

서브스피커: 총 6개로 좌우측에 각 3개씩 설치

마이크시스템: 마이크 확장성이 용이하도록 무대쪽에 총 7개의 마이크단자 구성.

무선마이크 4셋트 + 마이크 안테나 + 유선마이크 2개 + 구즈넥 마이크 1

무대에서도 노트북을 연결할 수 있도록 RGB+SOUND 단자를 구성하여, 뒤편 조정실과 무대쪽에서 언제든지 빔프로젝터를 이용할 수 있도록

설계.

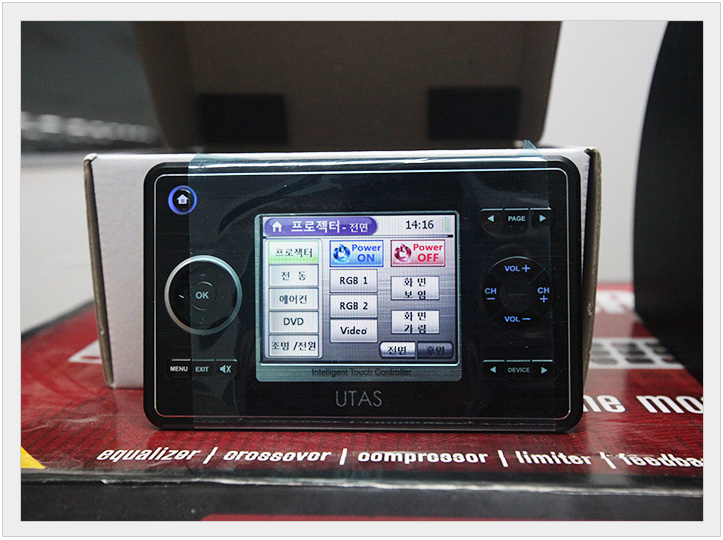

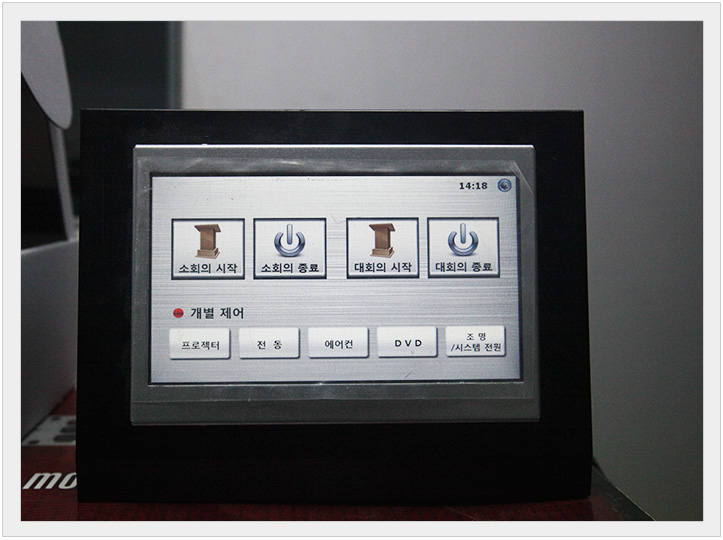

통합컨트롤: 조정실에 비치될 7인치 터치패널은 항시 조정실에서 컨트롤이 가능하도록 설계되었으며, 이와는 별도로 무대쪽에서도 컨트롤이 가능하도로 3.5인치 무선 이동식 터치패널을 설계.

7인치& 3.5인치 컨트롤 제어항목

1. 빔프로젝터 ON/OFF 및 소스선택

2. 전동기기 DOWN/UP/STOP

3. DVD플레이어 제어

4. 실내조명(형광등 및 다운라이트) 제어

5. 실내 천장형 에어컨 제어(온도제어 가능)
